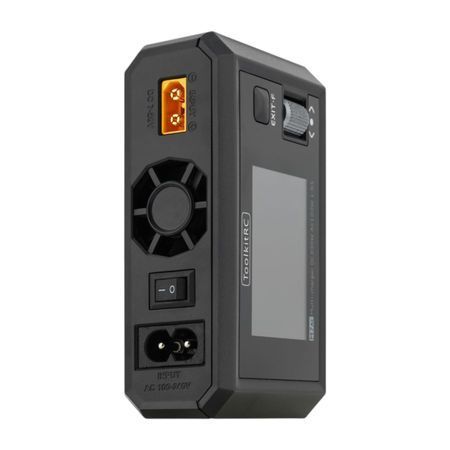

Зарядное устройство ToolkitRC M7AC (AC 100W / DC 300W) — это универсальный многофункциональный комбайн, объединяющий в себе мощную разумную зарядку, регулируемый источник питания, тестер сигналов (PWM/PPM/SBUS), вольтметр и сервисный инструмент для проверки двигателей и ESC.

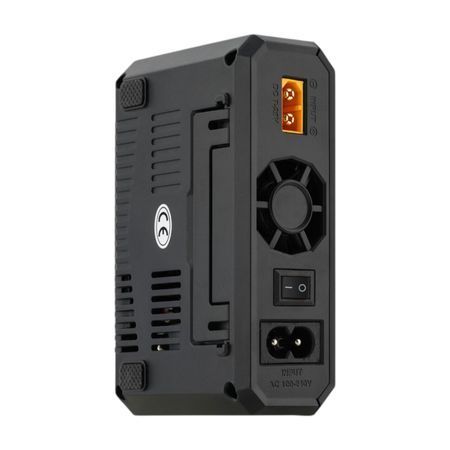

Главное преимущество модели M7AC — встроенный блок питания (Dual Input AC/DC). Устройство можно подключать напрямую к розетке 220V дома или заживлять от автомобильного аккумулятора или большого повербанка в поле. Кроме того, на выходе установлен двойной разъем XT30/XT60, что позволяет заряжать аккумуляторы разных форматов без каких-либо переходников.
Универсальные режимы работы:
- Умное зарядное устройство: работает со всеми типами химии аккумуляторов (от 1S до 6S литиевых батарей). Обладает балансиром, измеряет внутреннее сопротивление каждой банки и поддерживает режим рециркуляции энергии во время разряда (Recycle mode до 300W), возвращая ток обратно в источник питания.
- Лабораторный блок питания: работает в режимах стабилизации тока и напряжения (CC/CV). Позволяет точно настроить выходное напряжение от 1.0 до 28.0V и ток от 0.5 до 15.0A для проверки и питания другой электроники.
- Тестер и генератор сигналов: способен как считывать, так и самостоятельно генерировать и симулировать управляющие сигналы для сервоприводов и приемников: PWM, PPM и SBUS.
- Проверка силовых систем: имеет отдельный режим для тестирования регуляторов скорости (ESC) и бесколлекторных моторов мощностью до 300W.
Особенности:
- Встроенный выход XT30+XT60 через переключатель. Оба самых популярных силовых разъема интегрированы непосредственно в корпус устройства.
- Голосовые оповещения (Voice Alerts): зарядка поддерживает установку карты памяти MicroSD (TF Card от 128Mb до 16Gb), что позволяет загружать собственные кастомные звуки и голосовые предупреждения.
- Качественный IPS-дисплей: цветной 2.4-дюймовый экран с разрешением 320×240 пикселей четко отображает графики заряда и таблицу напряжения по банкам даже под солнечным светом.
- Быстрая реакция системы: защита от перегрузки по току (Overcurrent response) срабатывает менее чем за 5 миллисекунд.
- Дополнительный порт: наличие разъема USB-A (5V / 2.1A) для зарядки гаджетов или обновления прошивки.
Технические характеристики:
Входное напряжение:
- AC (от розетки): 100 – 240V (макс. 1.5A) — мощность до 100W
- DC (от аккумулятора): 7 – 28V (макс. 20A) – mdash; мощность до 300W
Мощность заряда: до 300W (макс. 15A)
Мощность разряда:
- Нормальный режим (Normal): 15W (макс. 3A)
- Режим рециркуляции (Recycle): до 300W (макс. 15A)
Поддерживаемые типы батарей: LiPo, LiHV, LiFe, LiIon, LTO (от 1S до 6S), NiMH (1&16S), Pb/свинцовые (1&10S)
Параметры сигналов (Вход/Выход):
- PWM: 500–2500us @ 20–1000Hz
- PPM: 880–2200us × 8 каналов @ 50Hz
- SBUS: 880–2200us × 16 каналов @ 20 – 100Hz
дисплей: 2.4″ IPS LCD, 320×240px
Габариты: 112 × 73 × 38 мм
Вес устройства: 245 г
Комплектация:
1 × ToolkitRC M7AC
1 × сетевой кабель питания AC
1 × кабель USB-C
1 × защитная пленка на экран
1 × руководство пользователя
