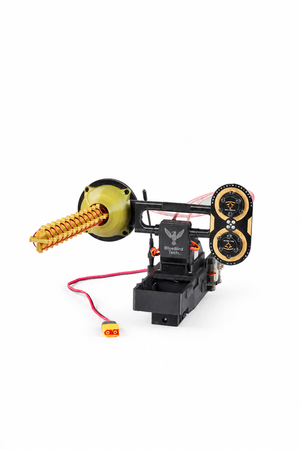

Ретранслятор «Віщун-П» від BlueBird Tech — повітряний FPV-ретранслятор, який встановлюється на дрон-носій і забезпечує стабільний канал відео та керування між оператором і FPV-дроном. Пристрій підсилює сигнал і ретранслює його з висоти, що дозволяє працювати на великих дистанціях, у складних умовах місцевості та при наявності перешкод.
Технічні характеристики
|
Параметр
|
Характеристика
|
|
Приймач відео (VRX)
|
5.8GHz SKYZONE Steadyview X 5G (4,990–5,945 GHz)
|
|
Антени прийому відео
|
- Helix Blue Bird 15 dBi 5.8 GHz (RHCP, SMA)
- Maple Wireless 11 dBi KIT-L (RHCP, SMA)
|
|
Чутливість приймача
|
−98 дБм ±1 дБ
|
|
TX (опційно)
|
- ERLS / TBS / LoRa (не комплектується)
- 4DBi антена Maple Wireless 868/915/2.4G
- 9DBi антена UYA Lite на кастомні частоти (за запитом)
|
|
Відеопередавач (VTX)
|
Readytosky VTX 1.2G/1.3G 800 mW, 9 каналів (або Skyzone ATOMRC 2.5W 1.2GHz 16CH)
|
|
Антена VTX
|
TrueRC Singularity 1280 V2 (RHCP Bottom90), 1.9 dBi
|
|
Приймач керування (RX)
|
TBS Crossfire Nano
|
|
Антена RX
|
TBS Immortal T V2
|
|
Живлення
|
від бортової мережі носія.
|
|
Дальність роботи
|
до 15 км
|
|
Час роботи
|
не менше 60 хв для Промінь-13*
|
|
Матеріал корпусу
|
PET-G
|
|
Вага
|
330 г (без ТХ)
|
|
Габарити в складеному вигляді
|
370× 175× 200 мм
|
Примітки:
Це значення визначається часом роботи дрона-носія та може змінюватися залежно від стану батареї та умов польоту.
Функції ретранслятора «Віщун-П»
- Підсилення та ретрансляція відеосигналу і керування.
- Стабільна передача сигналу на великі дистанції.
- Робота в складних умовах (місто, низини, укриття).
- Перемикання каналів у польоті при перешкодах.
- Інтеграція з різними системами керування (ELRS, TBS, LoRa).
Принцип дії ретранслятора «Віщун-П»
- Ретранслятор приймає відеосигнал і сигнали керування від FPV-дрона.
- Після цього пристрій підсилює отриманий сигнал і передає його далі — до оператора або наземної станції.
- Завдяки розміщенню на висоті формується стабільний канал зв’язку навіть у складних умовах або на великих дистанціях.
Комплектація:
Повітряний ретранслятор «Віщун-П» – 1 шт;
Антена Helix 5.8 GHz, 15 dBi (15 витків) – 1 шт;
Антена Maple Wireless 5.8 GHz 11 dBi – 1 шт;
Антена Maple Wireless Moxon 915 MHz, 5.15 dBi – 1 шт;
Поворотний кронштейн антен – 1 шт;
Кріплення ретранслятора на дрон – 1 комплект;
Кабель для підключення – 1 шт;
Посібник користувача повітряного ретранслятора «Віщун-П» – 1 шт.
